مخطط الأجزاء
قائمة قطع الغيار
| # | الجزء لا | جزء اسم | الكمية. | ملاحظة |
|---|---|---|---|---|
| 1 | 4I1022 | فتحة | 2 | |
| 2 | 7Y4215 | فاصل | 2 | |
| 3 | 0963983 | حلقة التثبيت | 1 | |
| 4 | 0964389 | ينبوع | 18 | |
| 5 | 1262016 | مجموعة المضخة والعتاد (الطيار) | 1 | |
| 5 أ | 9T0835 | حلقة التثبيت | 1 | |
| 6 | 2254611 | قضية | 1 | |
| 7 | 2344494 | طوقا | 1 | |
| 8 | 2344493 | طوقا | 1 | |
| 9 | 1948325 | مجموعة تحمل | 2 | |
| 10 | 1297863 | التغطية | 1 | |
| 11 | 1297921 | حلقة التثبيت | 2 | |
| 12 | 2344498 | نوع ختم الشفاه | 1 | |
| 13 | 1297927 | تحمل | 2 | |
| 14 | 1297979 | وتد | 4 | |
| 15 | 1505782 | التغطية | 2 | |
| 16 | 2254541 | رمح محرك | 1 | |
| 17 | 1733427 | دليل الكرة | 2 | |
| 18 | 1297853 | لوحة الكريب | 2 | |
| 19 | 2560081 | برميل AS-DRIVE | 1 | |
| 20 | 2560083 | برميل كمضخة | 1 | |
| 21 | 1772470 | التغطية | 1 | |
| 22 | 1772471 | التغطية | 1 | |
| 23 | 1778740 | ختم عصابة س | 1 | |
| 24 | 1799763 | شفة | 1 | |
| 25 | 1884210 | مكبس AS | 2 | |
| 26 | 1920573 | دبوس وتد | 4 | |
| 27 | 2003333 | مضخة الرأس | 1 | |
| 28 | 2003334 | التغطية | 1 | |
| 29 | 2254542 | رمح مدفوعة | 1 | |
| 30 | 2560074 | مجموعة المحرك - مضخة - محرك | 1 | |
| 31 | 2560077 | مجموعة المحرك - مضخة - سائق | 1 | |
| 32 | 2426801 | SWASHPLATE AS | 2 | |
| (يشمل كل منها) | ||||
| 32 أ | 0941875 | رقم التعريف الشخصي ، الأسطوانة | 1 | |
| 32 ب | 1733428 | تحمل - الأكمام | 1 | |
| 32 ج | 2426803 | دبوس وتد | 2 | |
| 33 | 2426804 | تحمل | 4 | |
| 34 | 9S4185 | القابس - لإغلاق المضخة الهيدروليكية لاستيعاب نظام الحد | 2 | |
| 35 | 2478782 | هيئة | 1 | |
| 36 | 2478920 | فتحة | 2 | |
| 37 | 0941875 | رقم التعريف الشخصي ، الأسطوانة | 6 | |
| 38 | 0941882 | سدادة ، مدبب | 16 | |
| 39 | 0950946 | حلقة التثبيت) | 2 | |
| 40 | 8T4196 | CAPSCREW (HEX HD) (M10 X1.5 X 35 ، GR10.9 ، Z) | 2 | |
| 41 | 0963944 | ختم عصابة س | 1 | |
| 42 | 1899763 | SEAL (13.6 مم OD) | 8 | |
| 43 | 1904896 | قابس كهرباء | 2 | |
| 44 | 1931736 | SEAL (85.6 مم OD) | 4 | |
| 45 | 3K0360 | متشعب الطيار الختم على الختم إلى تصريف صمام الفحص | 2 | |
| 46 | 7M8485 | ختم ، محول ، جزء المحرك من المجموعة P / N 5R1429 | 2 | |
| 47 | 7 × 2557 | بولت (M16X2.0X140MM) | 1 | |
| 48 | 8J4645 | سدادة (صمام التحكم الرئيسي الأمامي ذو 5 جذوع) | 2 | |
| 49 | 8T3338 | SEAL-O-RING (المعرف = 84.40 مم) | 2 | |
| 50 | 8T4136 | CAPSCREW (HEX HD) (M10 × 1.50 × 25 لتر GR 10.9) | 18 | |
| 51 | 8T4137 | بولت (M10X1.50X20MM) | 2 | |
| 52 | 8T4139 | CAPSCREW (HEX HD) (M12 X 1.75 X 30L GR 10.9) | 10 | |
| 53 | 8T4140 | بولت- PLT (M16 × 2.0 × 60) | 4 | |
| 54 | 8T4175 | بولت (M16X2X90- مم) | 2 | |
| 55 | 8T4176 | بولت- PLT (M12 X 1.75 X 90) | 2 | |
| 56 | 8T4192 | CAPSCREW (HEX HD) (M12 X 1.75 X 25 ، GR10.9 ، Z) | 10 | |
| مجموعة (مجموعات) الإصلاح المتوفرة: | ||||
| 2502503 | KIT-SEAL (PILOT GEAR PUMP) | 1 | ||
| (يشمل 2 حشيات ، ختم الشفاه ، الختم وحلقة التثبيت) | ||||
| مجموعة الخدمات التي تم وضع علامة عليها جزء (الأجزاء) التي تم وضع علامة عليها J | ||||
| الجزء المتري | ||||
| تفسير منفصل |

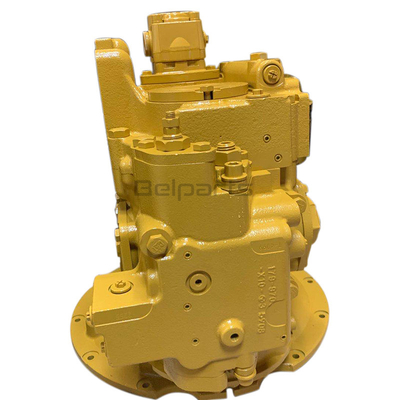

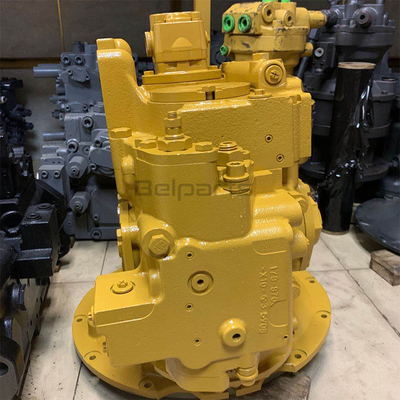

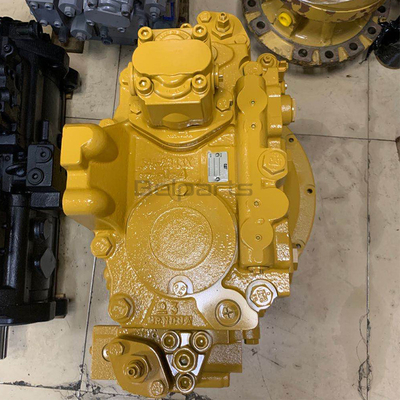

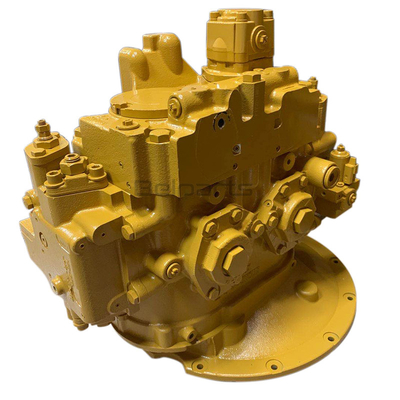

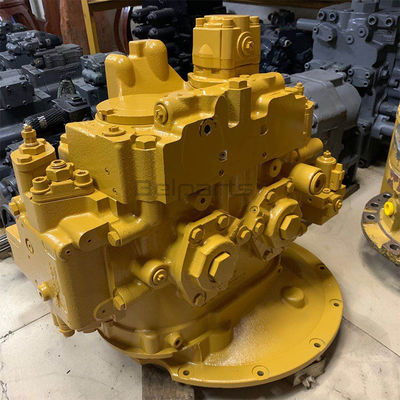

وصف المنتج
| تطبيق هيتاشي | حفارة لـقطة |
| جودة | ضمان عالي |
| نموذج | 325D 329328DLCR |
| طَرد | التعبئة القياسية في الوضع العادي |
| ضمان | سنة واحدة |
| مصطلح الدفع | T / T ، PayPal ، ضمان التجارة علي بابا |
| توصيل | بعد يومين من استلام الدفع |
| شحنة | بحرا أو جوا أو صريحا أو حسب الاقتضاء |
1.إذا كنت أعرف طراز الحفار فقط ، ولكن لا يمكنني تقديم رقم القطع ، فماذا أفعل؟
إذا أمكن ، يمكنك أن ترسل إلينا صورًا للمنتجات القديمة أو لوحة الاسم أو الحجم للرجوع إليها.
2.ما هو الضمان للأجزاء بعد شرائها؟
الضمان 6/12 شهرًا بناءً على تفاصيل المنتج. قطع الغيار الأصلية ليس لدينا ضمانها ، ولكن يمكننا التأكد من أنها أصلية بنسبة 100٪.
3.كيف يمكنني دفع الطلب؟
يمكنك إنهاء الدفع عن طريق T / T ، ويسترن يونيون ، باي بال ، إلخ.
4.متى سأحصل على المنتجات بعد تقديم الطلب؟
بمجرد استلامنا دفعتك ، سوف نقوم بترتيب الشحنة في غضون 24 ساعة ؛إذا لم يكن لديك مخزون ، فسنخبرك قبل السداد.
5.كيف يمكنني أن أفعل إذا كان هناك خطأ ما في العناصر؟
بادئ ذي بدء ، لدي ثقة في جودة منتجاتنا ، إذا وجدت شيئًا خاطئًا حقًا ، فيرجى تقديم صور لنا وسنتحقق من ذلك.بعد تأكيده ، يرجى العودة إلينا ، وسوف نقدم العنصر الصحيح.
6.ما هي منتجاتك الرئيسية؟
منتج الألم لدينا هو المحرك النهائي ، المضخة الهيدروليكية ، علبة التروس المتأرجحة ، علبة تروس السفر ، محرك التأرجح ، الأجزاء الهيدروليكية.إذا كنت بحاجة إلى أي أجزاء للحفارة الزاحفة ، يمكنك أن تطلب منا أيضًا.سنبذل قصارى جهدنا لتلبية الاحتياجات الخاصة بك.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
