مخطط الأجزاء
قائمة قطع الغيار
# | الجزء لا | جزء اسم | الكمية. | ملاحظة |
---|---|---|---|---|

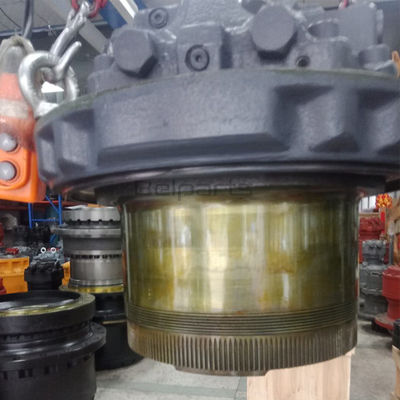

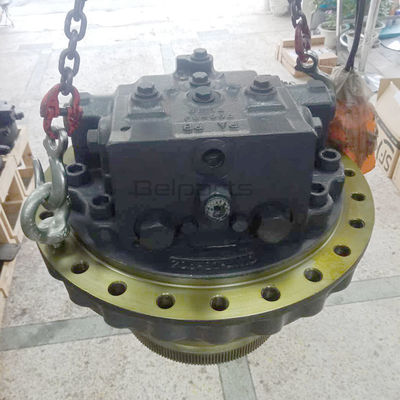

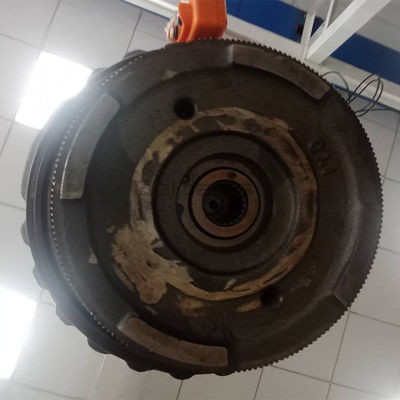

1 | 706-8J-01020 | محرك آسى | 1 | |
يشمل هذا التجميع جميع الأجزاء الموضحة في الأشكال. Y1641-11A0 إلى Y1641-13A0 | ||||
1 | (* 706-8J-41110) | القضية ، المحرك | 1 | |
2 | (* 706-8J-00013) | نهاية الغطاء الفرعي ASS'Y | 1 | |
2 | (* 706-8J-00012) | نهاية الغطاء الفرعي ASS'Y | 1 | |
2 | الغلاف ، النهاية | 1 | ||
3 | لوح ASS'Y ، صمام | 1 | ||
3 | لوحة ، صمام | 1 | ||
4 | جلبة | 1 | ||
5 | بلوك ، اسطوانة | 1 | ||
5 | بلوك ، اسطوانة | 1 | ||
6 | بكرة | 1 | ||
7 | سدادة | 16 | ||
8 | (* 706-86-71310) | دبوس وتد | 1 | |
9 | 706-8E-14191 | سدادة | 5 | |
10 | 07002-51823 | O-RING (K6) | 5 | |
11 | (* 706-8J-71550) | مكبس | 2 | |
12 | (* 706-8J-71560) | دبوس | 1 | |
13 | 706-8J-71130 | سدادة | 2 | |
14 | 07002-52434 | O-RING، (- 50 درجة المواصفات) | 2 | |
15 | 706-8J-71140 | سدادة | 2 | |
16 | 07002-52434 | O-RING، (- 50 درجة المواصفات) | 2 | |
17 | 20 ب -27-11210 | النازف | 1 | |
18 | 706-75-74540 | صمام | 2 | |
19 | 706-75-74550 | ينبوع | 2 | |
20 | 706-75-74850 | سدادة | 2 | |
21 | 07002-53334 | يا الدائري | 2 | |
22 | 708-8F-36120 | جرس | 2 | |
23 | 706-78-71280 | ينبوع | 2 | |
24 | 706-78-71230 | سدادة | 2 | |
25 | 07002-53634 | O-RING (KIT) | 2 | |
26 | 706-8E-14170 | ينبوع | 1 | |
27 | 706-8J-71150 | بكرة | 1 | |
28 | 706-8J-71160 | سدادة | 1 | |
29 | 07002-51823 | O-RING (K6) | 1 | |
30 | 706-86-53410 | صمام | 2 | |
31 | 706-8J-71170 | سدادة | 2 | |
32 | 07002-51023 | O-RING (K5) | 2 | |
33 | 708-8E-16180 | صمام | 1 | |
34 | 706-8J-71181 | صمام | 1 | |
35 | 708-8E-16160 | سدادة | 1 | |
36 | 07002-51023 | O-RING (K5) | 1 | |
37 | 706-8J-71190 | سدادة | 1 | |
38 | 07002-51223 | O-RING (KIT) | 1 | |
39 | (* 07000-55275) | يا الدائري | 1 | |
39 | (* 07000-55270) | يا الدائري | 1 | |
40 | (* 07000-52012) | يا الدائري | 1 | |
41 | (* 01252-62060) | بولت | 8 |
|
وصف المنتج
طلب | حفارة كوماتسو |
جودة | ضمان عالي |
نموذج | PC400-7 |
طَرد | التعبئة القياسية في الوضع العادي |
ضمان | سنة واحدة |
مصطلح الدفع | T / T ، باي بال ، وضمان التجارة علي بابا |
توصيل | بعد يومين من استلام الدفع |
شحنة | بحرا أو جوا أو صريحا أو حسب الاقتضاء |
1.إذا كنت أعرف طراز الحفار فقط ، ولكن لا يمكنني تقديم رقم القطع ، فماذا أفعل؟
إذا أمكن ، يمكنك أن ترسل إلينا صورًا للمنتجات القديمة أو لوحة الاسم أو الحجم كمرجع.
2.ما هو الضمان للأجزاء بعد الشراء؟
الضمان 6/12 شهرًا بناءً على تفاصيل المنتج. قطع الغيار الأصلية ليس لدينا ضمانها ، ولكن يمكننا التأكد من أنها أصلية بنسبة 100٪.
3.كيف يمكنني دفع الطلب؟
يمكنك إنهاء الدفع عن طريق T / T ، ويسترن يونيون ، باي بال ، إلخ.
4.متى سأحصل على المنتجات بعد تقديم الطلب؟
بمجرد استلامنا دفعتك ، سوف نقوم بترتيب الشحنة في غضون 24 ساعة ؛إذا لم يكن لديك مخزون ، فسنخبرك قبل السداد.
5.كيف يمكنني أن أفعل إذا كان هناك خطأ ما في العناصر؟
بادئ ذي بدء ، لدي ثقة في جودة منتجاتنا ، إذا وجدت شيئًا خاطئًا حقًا ، فيرجى تقديم صور لنا وسنتحقق من ذلك.بعد تأكيده ، يرجى العودة إلينا ، وسوف نقدم العنصر الصحيح.
6.ما هي منتجاتك الرئيسية؟
منتج الألم لدينا هو المحرك النهائي ، المضخة الهيدروليكية ، علبة التروس المتأرجحة ، علبة تروس السفر ، محرك التأرجح ، الأجزاء الهيدروليكية.إذا كنت بحاجة إلى أي أجزاء للحفارة الزاحفة ، يمكنك أن تطلب منا أيضًا.سنبذل قصارى جهدنا لتلبية الاحتياجات الخاصة بك.
