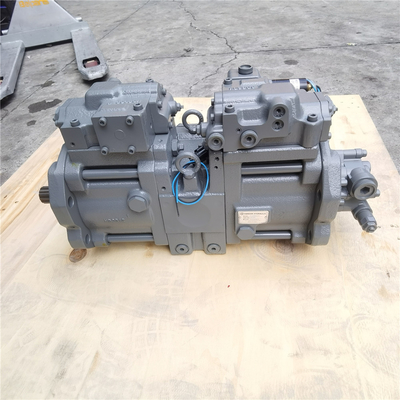

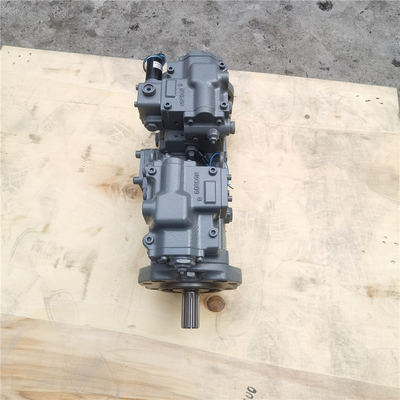

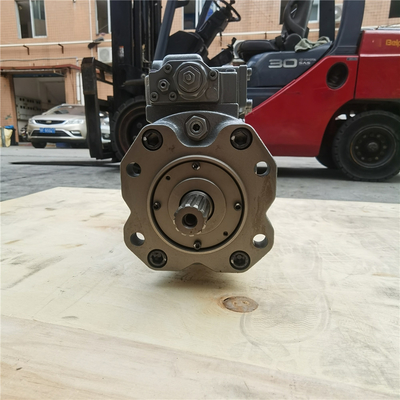

المضخة الهيدروليكية R160LC-7 R180LC-7 لجهاز حفر Belparts 31N5-10010 31N5-10011 31N5-10030 لشركة هيونداي
تفاصيل سريعة عن مضخة الحفر الهيدروليكية
اسم المنتج: مضخة هيدروليكية للحفر
العلامة التجارية: Belparts
نموذج الجهاز:R160LC-7 R180LC-7
حجم التعبئة: 84*38*49
رقم الجزء: 31N5-10010 31N5-10011 31N5-10030
الضغط:المعيار، الضغط العالي
اسم المنتج | مضخة هيدروليكية للحفر |
العلامة التجارية | أجزاء الحبل |
نموذج الجهاز | R160LC-7 R180LC-7 |
حجم العبوة | 84*38*49 |
رقم الجزء | 31N5-10010 31N5-10011 |
الضغط | القياسية، الضغط العالي |
# | الجزء رقم | اسم الجزء | كمية. | طلب السعر |
* | 31N5-10010 | المضخة الرئيسية | 1 | |
* | 31N5-10011 | المضخة الرئيسية | 1 | |
*-1 | @ | أنبوب حقن الوقود والفوهة | 1 | |
111 | XJBN-00802 | شفت ((F) - درايف | 1 | |
113 | الـ XJBN-00803 | شفت ((R) - درايف | 1 | |
114 | إكس جي بي إن-00430 | خط الارتباط | 1 | |
123 | XJBN-00429 | عجلة محملة | 2 | |
124 | الـ XJBN-00805 | إبرة محملة | 2 | |
127 | XJBN-00806 | محمل الفراغ | 4 | |
S141 | XJBN-00807 | البلاك-سيلندر | 2 | |
S151 | XJBN-00425 | البستون | 18 | |
S152 | XJBN-00424 | الحذاء | 18 | |
153 | الـ XJBN-00808 | لوحة المجموعة | 2 | |
156 | XJBN-00422 | كروية في الحشائش | 2 | |
157 | XJBN-00421 | أسطوانة الربيع | 18 | |
211 | إكس جي بي إن-00420 | أحذية صفيحة | 2 | |
S212 | الـ XJBN-00419 | صفيحة الـ (SWASH) | 2 | |
S214 | الـ XJBN-00418 | إزالة الحشرات | 2 | |
251 | الـ XJBN-00417 | دعم | 2 | |
261 | XJBN-00809 | COVER-FR | 1 | |
271 | XJBN-00415 | مضخة القبو | 2 | |
312 | إكس جي بي إن-00414 | صمام الكتلة | 1 | |
S313 | XJBN-00413 | لوحة ((R)) - صمام | 1 | |
S314 | الـ XJBN-00412 | لوحة ((L)) - صمام | 1 | |
401 | XJBN-00411 | المسمار | 8 | |
406 | XJBN-00410 | المسمار | 4 | |
466 | XJBN-00356 | المكبس | 2 | |
467 | XJBN-00409 | المكبس | 4 | |
490 | XJBN-00032 | المكبس | 15 | |
S531 | XJBN-00815 | التميل | 2 | |
532 | XJBN-00407 | مسدس خدمة | 2 | |
534 | إكس جي بي إن-00816 | توقف ((L) | 2 | |
535 | XJBN-00405 | (موقف) | 2 | |
S548 | XJBN-00360 | إعادة التغذية بالرقم | 2 | |
K702 | إكس جي بي إن-00888 | O-RING | 2 | |
K710 | XJBN-00402 | O-RING | 2 | |
K717 | إكس جي بي إن-00401 | O-RING | 2 | |
K719 | XJBN-00400 | O-RING | 2 | |
K724 | XJBN-00361 | O-RING | 18 | |
K725 | XJBN-00362 | O-RING | 2 | |
K728 | XJBN-00097 | O-RING | 4 | |
K732 | XJBN-00820 | O-RING | 2 | |
K774 | XJBN-00098 | زيت الفؤوس | 1 | |
K789 | XJBN-00398 | حلقة الظهر | 2 | |
K792 | XJBN-00397 | حلقة الظهر | 2 | |
808 | XJBN-00396 | نوت-هيكس | 4 | |
824 | إكس جي بي إن-00395 | حلقة-سناب | 2 | |
885 | XJBN-00394 | صفيحة صمام الحاجز | 2 | |
886 | XJBN-00365 | رذاذ الحبل | 4 | |
901 | XJBN-00393 | العين المكبوتة | 2 | |
953 | إكس جي بي إن-00105 | المسمار | 2 | |
954 | XJBN-00392 | المسمار | 2 | |
981 | XJBN-00156 | لوحة الاسم | 1 | |
983 | XJBN-00341 | رقم PIN | 2 | |
*-2 | @ | أنبوب حقن الوقود والفوهة انظر 4020، الخلف |
1 | |
*-2 | @ | أنبوب حقن الوقود والفوهة انظر 4020، الجبهة |
1 | |
*-3 | @ | أنبوب حقن الوقود والفوهة SEE 4030 |
1 | |
S | XJBN-00437 | المكبس تحت القضيب انظروا إلى الإلهام |
1 | |
S | XJBN-00798 | أسطوانة ASSY-RH انظروا إلى الإلهام |
1 | |
S | XJBN-00799 | أسطوانة ASSY-LH انظروا إلى الإلهام |
1 | |
S | XJBN-00800 | صفيحة SWASH SUB Assy انظروا إلى الإلهام |
1 | |
S | الـ XJBN-00801 | إمالة دبوس أسفل المؤخرة انظروا إلى الإلهام |
1 | |
ك | XJBN-01106 | وحدة مضخة أدوات الختم انظروا إلى الإلهام |
1 |
النموذج |
الاسمية النزوح (ml/r) |
الضغط ((MPa) | السرعة ((r/min) |
حجمية الكفاءة (≥٪) |
L1 | (ل) | أ | د | د | الوزن (بالكيلوغرام) |
||||
مقيّم |
ماكس |
دقيقة |
مقيّم |
ماكس |
||||||||||
إنتت |
منفذ |
|||||||||||||
CBN-F520-BF** | 20 | 20 | 25 | 600 | 2500 | 3000 | 92 | 66.5 | 134 | 48 | 65 | 25 | 20 | 5.1 |
CBN-F525-BF** | 25 | 68.5 | 138 | 5.3 | ||||||||||
CBN-F532-BF** | 32 | 93 | 69 | 139 | 30 | 5.6 | ||||||||
CBN-F540-BF** | 40 | 72 | 145 | 51 | 76 | 35 | 5.9 | |||||||
CBN-F550-BF** | 50 | 76 | 153 | 25 | 6.3 | |||||||||
CBN-F563-BF** | 63 | 81.5 | 164 | 6.8 |
النموذج |
الاسمية النزوح ((ml/r) مضخة الأمام مضخة خلفية |
الضغط ((MPa) | السرعة ((r/min) | حجمية الكفاءة ((≥%) مضخة الأمام مضخة خلفية |
L1 | L2 | (ل) | الوزن (بالكيلوغرام) |
|||
مقيّم |
ماكس |
دقيقة |
مقيّم |
ماكس |
|||||||
CBHY-G36/F3.5-ATφ* | 36/3.5 | 25/20 | 28/25 | 800 | 2500 | 3000 | 92/85 | 123 | 123 | 205 | 6.8 |
CBHY-G36/F4.5-ATφ* | 36/4.5 | 92/90 | 208 | 7.0 | |||||||
CBHY-G32/F3.5-ATφ* | 32/3.5 | 92/85 | 118 | 118 | 200 | 6.5 | |||||
CBHY-G32/F4.5-ATφ* | 32/45 | 92/90 | 203 | 6.7 | |||||||
CBHY-G30/F3.5-ATφ* | 30/3.5 | 92/85 | 116 | 116 | 198 | 6.1 | |||||
CBHY-G30/F4.5-ATφ* | 30/45 | 92/90 | 201 | 6.4 | |||||||
CBHY-G28/F3.5-ATφ* | 28/3.5 | 92/85 | 114 | 114 | 196 | 6.1 | |||||
CBHY-G28/F4.5-ATφ* | 28/4.5 | 92/90 | 199 | 6.2 | |||||||
CBHY-G25/F3.5-ATφ* | 25/3.5 | 92/85 | 110 | 110 | 192 | 5.8 | |||||
CBHY-G25/F4.5-ATφ* | 25/4.5 | 92/90 | 195 | 5.9 |
