مخطط الأجزاء
قائمةمن قطع الغيار
# | الجزء لا | جزء اسم | الكمية. | طلب السعر |
---|---|---|---|---|
1 | (708-3T-00220) | مضخة آسى | 1 | |
يشمل هذا التجميع جميع الأجزاء الموضحة في الأشكال. Y1600-11A0A T0 Y1600-14A0A | ||||
1 | 708-2L-25480 | منقي | 4 | |
2 | 708-2L-25490 | يا الدائري | 4 | |
3 | 04020-00616 | دبوس وتد) | 2 | |
4 | 07000-11008 | O-RING، (TM8202-005) | 3 | |
5 | 01252-60855 | بولت | 4 | |
6 | 07000-13042 | يا الدائري ، بين الأنبوب وصمام المقسم | 1 | |
7 | 07000-11008 | O-RING، (TM8202-005) | 2 | |
8 | 07372-21030 | بولت ، (FOR TREE PUSHER) | 2 | |
9 | 01643-31032 | غسالة ، (مع التوجيه التلقائي في حالات الطوارئ) | 2 | |
10 | 07000-12050 | يا الدائري ، رأس الاسطوانة | 1 | |

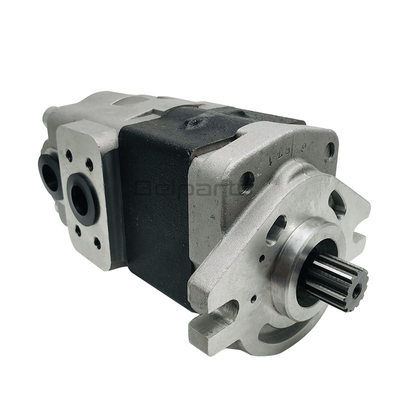

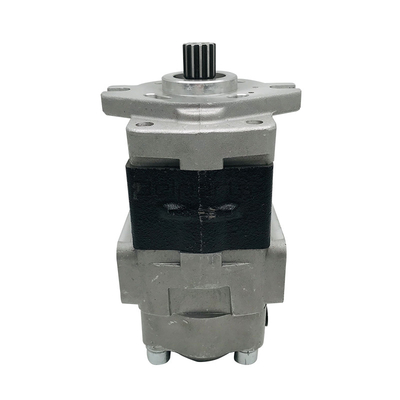

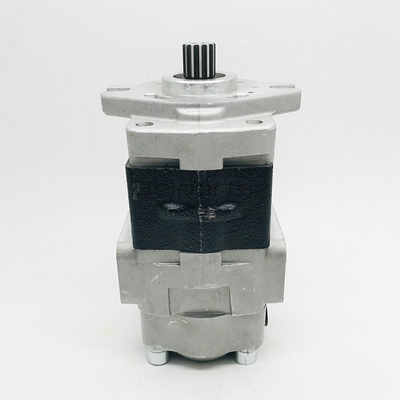

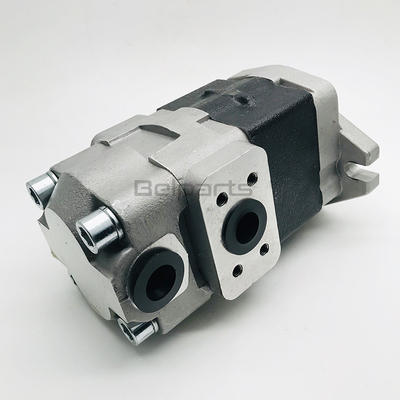

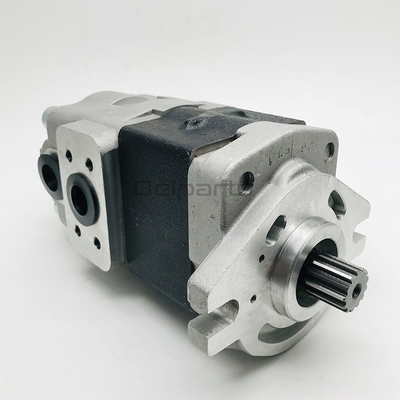

11 | 708-3T-04620 | مضخة آسى | 1 | |
12 | 708-3T-04160 | التوصيل ASS'Y | 2 | |
12 | 708-3S-15810 | سدادة | 1 | |
13 | 07000-11003 | يا الدائري | 1 | |
14 | 07001-01003 | حلقة ، نسخ احتياطي | 1 | |
15 | 708-3S-15820 | بندق | 2 | |
16 | 708-1W-28150 | اقتران ، وتد | 1 | |
17 | 04065-02012 | قرع الجرس | 1 |
|
وصف المنتج
طلب | حفارة كوماتسو |
جودة | ضمان عالي |
نموذج | PC78-6EO |
طَرد | التعبئة القياسية في الوضع العادي |
ضمان | 6 شهور |
مصطلح الدفع | T / T ، باي بال ،ضمان التجارة علي بابا |
توصيل | بعد يومين من استلام الدفع |
شحنة | بحرا أو جوا أو صريحا أو حسب الاقتضاء |
