مخطط الأجزاء
قائمة قطع الغيار
| رقم المفتاح | الجزء لا. | الكمية | جزء الوصف | رقم المسلسل للمحرك. | |

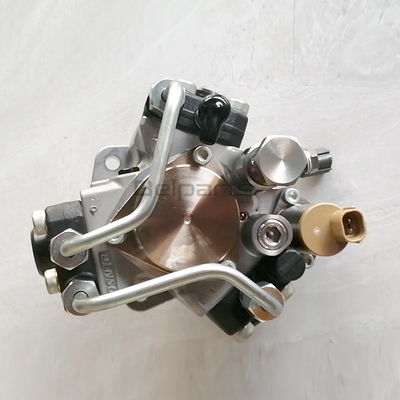

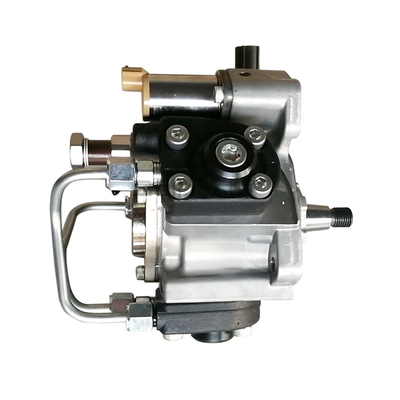

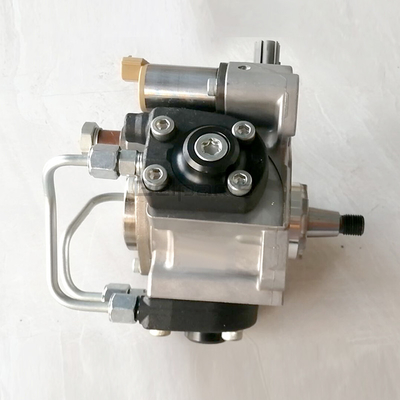

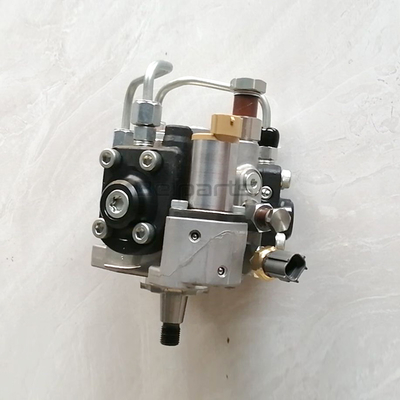

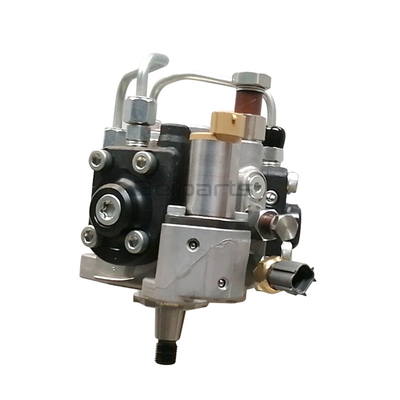

| 1 | 8-98091-565-3 | 1 | مضخة ASMINJ | ||
| 2 | 8-94399-256-0 | 3 | بولت.مضخة INJ ام 8 × 28 |
||
| 6 | 8-97601-154-1 | 1 | قوس؛مضخة INJ إلى C / BL | ||
| 16 | 8-97602-674-3 | 1 | يضخ؛INJ رقم 1 | ||
| 17 | 8-97602-675-3 | 1 | يضخ؛INJ رقم 2 | ||
| 18 | 8-97601-771-3 | 1 | يضخ؛INJ رقم 3 | ||
| 19 | 8-97600-996-4 | 1 | يضخ؛INJ رقم 4 | ||
| 20 | 8-97600-997-3 | 1 | يضخ؛INJ رقم 5 | ||
| 21 | 8-97600-998-3 | 1 | يضخ؛INJ رقم 6 | ||
| 31 | 8-97329-703-6 <8-97329-703-2> |
6 | فوهة ASM ؛INJ | حتى 574127 | |
| 31 | 8-98151-837-3 | 6 | فوهة ASM ؛INJ | 574128 - 590156 | |
| 31 | 8-98284-393-0 | 6 | فوهة ASM ؛INJ | 590157 - UP | |
| 61 | 8-98008-895-0 | 6 | بولت.حامل فوهة كلامب ام 8 اكس 54 |
||
| 66 (أ) | 8-94173-412-0 | 6 | طوقا؛فوهة INJ المعرف = 23.3 |
||
| 66 (ب) | 8-98079-248-0 <8-97601-447-2> |
6 | طوقا؛فوهة INJ المعرف = 9.2 T = 8.1 |
||
| 68 (أ) | 1-09701-172-3 <1-09701-172-2> |
5 | CLIP ؛INJ الأنابيب | حتى 515424 | |
| 68 (أ) | 8-97330-118-3 | 5 | CLIP ؛INJ الأنابيب | 515425 - UP | |
| 68 (ب) | 1-09701-173-2 <1-09701-173-1> |
5 | CLIP ؛INJ الأنابيب | حتى 515424 | |
| 68 (ب) | 8-97330-119-3 | 5 | CLIP ؛INJ الأنابيب | 515425 - UP | |
| 69 | 1-13319-065-0 | 1 | قوس؛INJ الأنابيب كليب | ||
| 71 (أ) | 0-28050-870-0 | 1 | بولت.BRKT شفة M8X70 |
||
| 71 (ب) | 0-28151-200-0 | 1 | بولت.BRKT شفة M12X100 |
||
| 94 | 8-98028-999-1 | 6 | قوس؛فوهة INJ | ||
| 110 | 0-91180-106-0 | 4 | بندق؛CLIP شفة M6 |
||
| 118 | 0-28650-625-0 | 1 | بولت.CLIP ، INJ PIPE شفة M6X25 |
حتى 515424 | |
| 118 | 0-28650-635-0 | 1 | بولت.CLIP ، INJ PIPE شفة M6X35 |
515425 - UP | |
| 121 | 8-97383-427-0 | 2 | يضخ؛الوقود ، مضخة العلف ، الشفط | حتى 534685 | |
| 121 | 8-97383-427-0 | 4 | يضخ؛الوقود ، مضخة العلف ، الشفط | 534686 - UP | |
| 133 | 8-98203-705-1 | 1 | يضخ؛تسرب فوهة INJ | ||
| 134 (أ) | 1-09675-037-1 | 6 | بولت.مشترك ، تسرب من الأنابيب ام 8 اكس 18 بولت |
||
| 134 (ب) | 8-94396-711-0 | 2 | بولت.مشترك ، تسرب من الأنابيب شفة M10X21 |
||
| 135 (أ) | 1-09630-083-0 | 4 | طوقا؛مشترك بولت ، تسرب من الأنابيب المعرف = 10.2 OD = 15.2 |
حتى 574127 | |
| 135 (ب) | 8-97600-925-0 | 6 | طوقا؛مشترك بولت ، تسرب من الأنابيب المعرف = 8.3 |
حتى 574127 | |
| 135 (ب) | 8-98065-992-0 | 6 | طوقا؛مشترك بولت ، تسرب من الأنابيب المعرف = 8.3 |
574128 - UP | |
| 135 (ج) | 8-98079-755-0 | 1 | طوقا؛مشترك بولت ، تسرب من الأنابيب المعرف = 10.2 OD = 17 |
574128 - UP | |
| 135 (د) | 8-97240-975-0 | 1 | طوقا؛مشترك بولت ، تسرب من الأنابيب المعرف = 10.6 |
574128 - 576049 | |
| 135 (د) | 8-98231-393-0 | 1 | طوقا؛مشترك بولت ، تسرب من الأنابيب المعرف = 10.6 |
576050 - UP | |
| 154 | 9-09561-111-0 | 6 | طوقا؛الموصل المعرف = 11.0 |
حتى 574127 | |
| 154 | 0-95690-111-0 | 6 | طوقا؛الموصل المعرف = 11.0 |
574128 - UP | |
| 169 (أ) | 0-91180-110-0 | 2 | بندق؛BRKT شفة M10 |
||
| 169 (ب) | 0-91180-112-0 | 1 | بندق؛BRKT شفة M12 |
||
| 176 (أ) | 1-09675-095-1 | 2 | بولت.عين ، مضخة علف شفة M16X30 |
حتى 534685 | |
| 176 (أ) | 1-09675-095-1 | 4 | بولت.عين ، مضخة علف شفة M16X30 |
534686 - UP | |
| 176 (ب) | 8-98011-269-0 | 1 | بولت.عين ، مضخة علف M10X38 عين بولت |
||
| 177 | 1-09630-086-0 | 4 | طوقا؛عين بولت ، INL ، تغذية الوقود مضخة |
حتى 534685 | |
| 177 | 1-09630-086-0 | 8 | طوقا؛عين بولت ، INL ، تغذية الوقود مضخة |
534686 - UP | |
| 199 | 8-97602-218-0 | 2 | طوقا؛عين بولت | ||
| 200 | 8-98008-791-0 | 1 | يضخ؛تغذية الوقود | ||
| 205 | 8-98023-581-0 | 1 | المستشعر؛درجة حرارة الوقود | ||
| 210 | 8-97603-307-0 | 1 | يضخ؛INJ ، C / R | ||
| 211 | 8-98152-950-2 <8-97323-019-0> |
1 | السكك الحديدية ASM ؛مشترك | ||
| 212 | 1-09040-091-1 | 2 | بولت.السكك الحديدية ASM M10X34 شفة REAMER |
||
| 216 | 8-97602-173-0 | 1 | بولت.عين | ||
| 265 | 8-98074-955-0 | 1 | صمام؛مضخة تغذية | ||
| 271 (أ) | 1-09623-464-0 | 1 | طوقا؛مضخة INJ المعرف = 139.6 |
||
| 271 (ب) | 8-98031-844-0 | 1 | طوقا؛مضخة INJ المعرف = 52 |
||
| 288 (أ) | 1-09630-083-0 | 3 | طوقا المعرف = 10.2 OD = 15.2 |
||
| 288 (ب) | 1-09630-085-0 | 3 | طوقا المعرف = 14.2 OD = 19.2 |
حتى 585209 | |
| 288 (ب) | 8-98251-345-0 | 3 | طوقا المعرف = 14.2 OD = 19.2 |
585210 - UP | |
| 382 | 8-97375-384-0 | 1 | مفتاح؛رمح القيادة | حتى 574127 | |
| 382 | 8-98161-995-0 | 1 | مفتاح؛رمح القيادة | 574128 - UP | |
| 392 | 0-91180-110-0 | 2 | بندق؛السكك الحديدية ASM شفة M10 |
||
| 424 | 8-98181-831-0 | 1 | أوفرهول كيت ؛مضخة العرض | ||
قدرة العرض: 1000 قطعة / قطعة في الشهر
التعبئة والتغليف والتسليم
تفاصيل التعبئة:1. وفقًا للأوامر ، قم بتعبئة قطع الغيار واحدة تلو الأخرى بورق زيت ؛
2-ضعهم في صناديق كرتونية صغيرة واحدة تلو الأخرى ؛
3-ضع علب الكرتون الصغيرة المعبأة في صناديق كرتونية أكبر واحدة تلو الأخرى ؛
4. ضع الصناديق الكرتونية الأكبر في صناديق خشبية إذا لزم الأمر خاصة للشحنات عن طريق البحر.
5. البضائع معبأة بورق زيت وأكياس بلاستيكية بالداخل
6. استخدام حزمة حالة خشبية.
7.نحن نؤيد الطلب حسب الطلب للحزمة
ميناء
المنفذ: Huangpu
المهلة الزمنية: 1-5 أيام بعد الدفع
مثال على الصورة:
1. للتأكد من تطابق أجزائنا مع أجزائك ، سنناقش تفاصيل أجزائنا ونتبادلها مع بعضنا البعض
2. قطع غيار أصلية وقطع غيار OEM متوفرة لاختيارك.
3. بأسعار تنافسية لقطع الغيار الأصلية وقطع غيار المعدات الأصلية.
4. بالنسبة لك للتحقق من التكلفة ، سيتم تقديم حجم الجزء والوزن والشحن عند عرض الأسعار.
5. في بعض الأحيان قد تكون الأجزاء غير متوفرة ، وسوف نؤكد لك حالة مخزوننا قبل البيع.
1. بالنسبة للأجزاء الموجودة في المخازن ، يمكننا التسليم في غضون يومين.
2. حالة الخشب الرقائقي ، الكرتون أو البليت الخ تستخدم التعبئة الآمنة أجزائنا.
3. وتقدم DHL ، FEDEX ، UPS ، TNT ، EMS ، SF EXPRESS إلخ لاختيارك.
4. حافظ على التتبع بعد التسليم وردود الفعل أي حالة حتى تحصل على الأجزاء بأمان
1. 3 أشهر ، 6 أشهر ، ضمان لمدة سنة واحدة يتم تقديمه لأجزائنا منذ تاريخ الشحن ، ويعتمد على الأجزاء.
2. يمكننا تقديم اقتراحات فنية عند تثبيت الأجزاء
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
